Маркировка стальной дроби: как читать обозначения
Стальная дробь — абразивный материал, без которого не обходится ни одно производство, связанное с очисткой, подготовкой и упрочнением металлических поверхностей. На упаковке каждой партии дроби обязательно стоит маркировка — буквенно-цифровое обозначение, которое несёт в себе всю ключевую информацию о типе, размере и характеристиках продукта.
Российский стандарт ГОСТ 11964-81 регламентирует производство технической дроби и устанавливает единую систему маркировки для всех типов изделий. Параллельно существуют международные стандарты SAE J444, DIN 8201-2 и ISO 11124-4, которые используются при поставках на экспорт и при работе с импортным оборудованием. Из этой статьи вы узнаете, как расшифровать обозначение на упаковке стальной дроби, понять её тип, фракцию и диапазон твёрдости — и не ошибиться с выбором под конкретную задачу.
Маркировка стальной дроби — это стандартизированная система условных обозначений, которая позволяет однозначно идентифицировать продукт без необходимости проводить лабораторный анализ. По нескольким буквам и цифрам специалист сразу понимает, как изготовлена дробь, каков её размер и насколько она твёрда. Без этой информации невозможно правильно подобрать абразив для конкретного оборудования или технологического процесса.
Согласно ГОСТ 11964-81, на каждой упаковке дроби должна быть нанесена несмываемой краской маркировка, содержащая:
- Наименование типа дроби;
- Обозначение типа (буквенный код);
- Номер дроби (размер фракции);
- Наименьший показатель твёрдости (если требуется);
- Обозначение стандарта (ГОСТ 11964-81);
- Масса — вес нетто (чистая масса товара, без учета упаковки).
Полное условное обозначение читается слева направо и состоит из нескольких частей: буквенного кода типа дроби, числового значения номера (размера фракции) и, при необходимости, указания диапазона твёрдости.

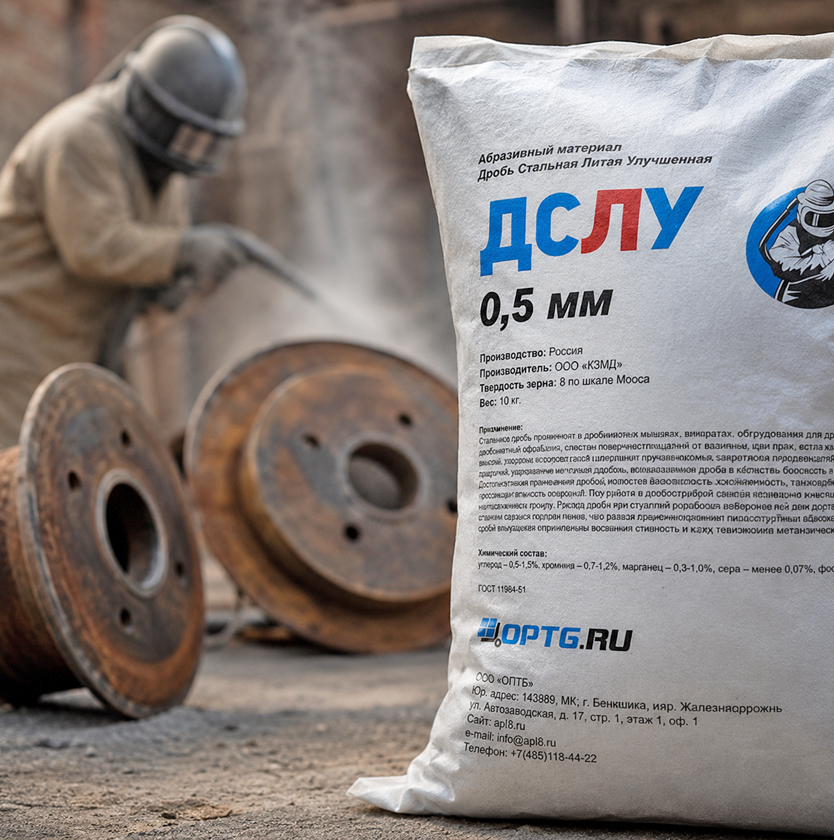

Например, запись «ДСЛУ 0,5 — 365...545 HV ГОСТ 11964-81» означает дробь стальную литую улучшенную, фракции 0,5 мм, твёрдостью от 365 до 545 единиц по Виккерсу, изготовленную по соответствующему стандарту ГОСТ 11964-81.
Первый и главный элемент любой маркировки — буквенный код типа дроби. Именно он сообщает, каким методом изготовлено изделие, из какого материала и проходило ли оно дополнительную термическую обработку.
Согласно ГОСТ 11964-81, стальная дробь выпускается в нескольких типах, каждый из которых имеет собственное буквенное обозначение:
- ДСЛ — дробь стальная литая, получают методом литья — распылением расплавленного металла, частицы имеют сферическую форму;
- ДСЛУ — дробь стальная литая улучшенная, производят из литой дроби с последующей закалкой и отпуском для повышения твёрдости и ресурса;
- ДСК — дробь стальная колотая, получают путём дробления литой стальной дроби, частицы имеют форму неправильного многогранника с острыми гранями;
- ДСКУ — дробь стальная колотая улучшенная, производят из литой улучшенной дроби методом раскалывания;
- ДСР — дробь стальная рубленая, изготавливают из высокоуглеродистой стальной проволоки путём порезки на цилиндрические отрезки, длина которых равна диаметру;
- ДСЛБ — дробь стальная литая балластная, применяется для балластного заполнения ёмкостей и очистки трубных поверхностей котлов, выпускается фракциями 5 и 6 мм.
Буква «Д» в начале любого обозначения означает «дробь», буква «С» — «стальная», далее идут буквы, характеризующие способ производства: «Л» — литая, «К» — колотая, «Р» — рубленая, «У» — улучшенная (прошедшая термообработку), «Б» — балластная.
Важно: улучшенная дробь (ДСЛУ и ДСКУ) отличается от обычной не только твёрдостью, но и более стабильной микроструктурой. После закалки и отпуска в металле формируется мелкозернистый мартенсит с бейнитом — такая структура обеспечивает высокую циклическую стойкость при ударных нагрузках, поэтому улучшенная дробь служит значительно дольше обычной литой.
Обозначение дроби по фракциям
После буквенного кода типа в маркировке следует числовое обозначение — номер дроби. Это не просто порядковый номер, а фактический размер частиц в миллиметрах, соответствующий диаметру ячейки контрольного сита.
По ГОСТ 11964-81 стальная литая и колотая дробь выпускается следующими номерами:
- 0,3 мм — самая мелкая фракция, применяется для тонкой очистки и финишной обработки поверхностей;
- 0,5 мм — для очистки тонкостенных деталей и подготовки под защитные покрытия;
- 0,8 мм — универсальная фракция для дробеструйной обработки стального проката;
- 1,0 мм — для очистки поковок и отливок средних размеров;
- 1,4 мм — один из наиболее востребованных размеров в дробемётных машинах;
- 1,8 мм — для очистки крупных отливок и тяжёлых конструкций;
- 2,2 мм, 2,8 мм, 3,2 мм, 3,6 мм — крупные фракции для интенсивной обработки толстостенных изделий.
- Рубленая дробь ДСР выпускается размерами от 0,3 до 2,5 мм. Балластная дробь ДСЛБ производится только в крупных фракциях — 5 и 6 мм.
Твёрдость — один из ключевых параметров стальной дроби. Она определяет, насколько интенсивно абразив будет воздействовать на поверхность и как долго прослужит в замкнутом цикле дробемётной машины. В маркировке твёрдость указывается в единицах Виккерса (HV) — именно этот метод измерения применяется для твёрдых и хрупких материалов небольшого размера.
Согласно ГОСТ 11964-81, стальная литая, колотая и их улучшенные разновидности изготавливаются двух диапазонов твёрдости: 365...545 HV и 545...830 HV. Первый диапазон подходит для стандартных задач очистки и обработки, второй — для ситуаций, где требуется более агрессивное воздействие или интенсивный наклёп.
Важно! Плотность всех типов дроби (кроме рубленой) должна составлять не менее 7 200 кг/м³. Это требование также закреплено в ГОСТ 11964-81 и свидетельствует о том, что внутри частиц нет пор, усадочной рыхлоты или раковин, которые резко снижают ресурс абразива.
| Тип дроби | Диапазон твёрдости, HV | Минимальная плотность, кг/м³ |
|---|---|---|
| ДСЛ (литая) | 365...545 или 545...830 | 7 200 |
| ДСЛУ (литая улучшенная) | 365...545 или 545...830 | 7 200 |
| ДСК (колотая) | 365...545 или 545...830 | 7 200 |
| ДСКУ (колотая улучшенная) | 365...545 или 545...830 | 7 200 |
| ДСР (рубленая) | Определяется маркой проволоки | — |
В маркировке диапазон твёрдости прописывается через тире после номера фракции. Полная запись выглядит так: «ДСЛУ 1,8 — 545...830 HV ГОСТ 11964-81» — дробь стальная литая улучшенная, фракция 1,8 мм, высокая твёрдость, соответствует государственному стандарту.
Когда речь идёт об экспорте или о совместимости с импортным дробемётным оборудованием, используется маркировка по американскому стандарту SAE J444. Этот стандарт также широко применяется в странах Европы наравне с немецким DIN 8201-2 и международным ISO 11124-4.
В системе SAE J444 литая стальная дробь обозначается буквой S (от англ. shot — дробь) и числом, которое приблизительно соответствует размеру частиц в тысячных долях дюйма.
Сравнение маркировки литой стальной дроби по стандарту SAE J444 с отечественными аналогами по ГОСТ 11964-81.
| SAE J444 (литая дробь, тип S) | Диапазон размеров частиц (мм) | Номинальный размер (мм) | Российский аналог (ГОСТ 11964-81, ДСЛ) | Диапазон размеров частиц по ГОСТ (мм) |
|---|---|---|---|---|
| S70 | 0,150–0,300 | 0,212 | ДСЛ 0,2 | 0,16–0,32 |
| S110 | 0,300–0,500 | 0,355 | ДСЛ 0,3 | 0,25–0,45 |
| S170 | 0,355–0,850 | 0,425 | ДСЛ 0,5 | 0,40–0,63 |
| S230 | 0,500–1,000 | 0,600 | ДСЛ 0,8 | 0,63–1,40 |
| S280 | 0,600–1,180 | 0,710 | ДСЛ 1,0 | 0,80–1,60 |
| S330 | 0,710–1,400 | 0,850 | ДСЛ 1,4 | 1,25–2,20 |
| S390 | 0,850–1,700 | 1,000 | ДСЛ 1,8 | 1,60–2,80 |
| S460 | 1,000–2,000 | 1,180 | ДСЛ 2,2 | 1,80–3,20 |
| S550 | 1,180–2,360 | 1,400 | ДСЛ 2,8 | 2,20–3,60 |
| S660 | 1,400–2,800 | 1,700 | ДСЛ 3,2 | 2,80–4,50 |
| S780 | 1,700–2,800 | 2,000 | ДСЛ 4,0 | 3,50–5,00 |
| S930 | 2,000–3,000 | 2,360 | ДСЛ 5,0 | 4,50–6,00 |
| S1110 | 2,360–3,350 | 2,800 | — | — |
| S1320 | 2,800–4,000 | 3,350 | — | — |
Колотая дробь по SAE J444 обозначается буквой G (от англ. grit — абразив) с числовым индексом: G10, G12, G14, G16, G18, G25, G40, G50. Колотая дробь по SAE дополнительно различается по диапазону твёрдости и обозначается буквенным индексом: GL (мягкая), GS (средняя), GP (повышенная), GH (высокая).
Рубленая проволочная дробь по стандартам DIN 8201-4 и SAE J441 выпускается в размерном ряду от 0,3 до 2,5 мм и маркируется аналогично — с указанием диаметра проволоки, из которой она изготовлена. Форма частиц — цилиндр, высота которого равна диаметру основания.
Соответствие между отечественной и международной маркировкой не является строго однозначным: одинаковое числовое обозначение не всегда означает идентичный зерновой состав, поскольку стандарты используют разные методы ситового анализа. При подборе зарубежного аналога под отечественную марку следует сверяться с техническими таблицами производителя или требованиями к зерновому составу.
При подборе абразива для дробеструйной обработки критически важно точное соответствие маркировки реальным характеристикам: от этого зависит ресурс оборудования и качество подготовки поверхности. Компания «ОПТ6» является прямым производителем стальной дроби, поэтому вы получаете продукцию без посредников, с полным контролем качества на всех этапах производства и доставки.
В каталоге «ОПТ6»:
- Все типы дроби по ГОСТ 11964-81: ДСЛ, ДСЛУ, ДСК, ДСКУ, ДСР, ДСЛБ;
- Полный размерный ряд фракций — от 0,3 до 6,0 мм;
- Два диапазона твёрдости: 365...545 HV и 545...830 HV;
- Продукцию с подтверждённой плотностью не менее 7 200 кг/м³;
- Паспорта качества и сертификаты соответствия на каждую партию.
Технические специалисты «ОПТ6» помогут подобрать оптимальный вид дроби с учётом типа оборудования, материала заготовки и требуемой производительности.
